Du trykker på inverteren i bobilen for å lage kaffe, eller starter vinsjen i båten, og plutselig blir alt mørkt. Første tanke er ofte at sikringen bare må byttes. Men en 50 amp sikring er ikke et universelt produkt du kan sette inn hvor som helst. Den må passe sammen med systemspenning, kabel, sikringsholder, belastning og bruksområde.
Det er dette som gjør 50 A interessant. Verdien fungerer som et vanlig mellomnivå i flere norske installasjoner, men den samme strømstyrken kan være riktig i én krets og feil i en annen. En ANL-sikring nær batteriet i et 12 V-anlegg har en annen rolle enn en sikring i et fast 230 V-anlegg. For å velge riktig må du først forstå hva sikringen faktisk beskytter.
Hva en 50 amp sikring egentlig er
En sikring følger med på strømmen i en elektrisk kurs. Blir strømmen for høy over tid, eller skaper en kortslutning et kraftig støt, brytes kretsen før kabel og tilkoblinger rekker å bli farlig varme. Hva sikringen beskytter, avhenger også av hvor den plasseres i kretsen. Den kan sitte nær batteriet, foran en inverter, ved en vinsj eller i et fordelingspunkt.
I en båt eller bobil binder en 50 A-sikring derfor sammen flere deler:
- Strømkilden, vanligvis et batteri eller en batteribank.
- Kabelen, som må tåle belastningen uten uakseptabel varmegang.
- Forbrukeren, for eksempel en motor, inverter, lader eller samleskinne.
Systemspenning, kabel, sikringsholder, belastning og bruksområde bestemmer hvilken 50 A-sikring som passer. Verdien er et strømområde i en konkret krets, ikke en ferdig løsning som kan flyttes mellom alle installasjoner.
12 V, 24 V og 230 V er ulike systemer
Et 12 V- eller 24 V-anlegg i båt og bobil bruker andre krav til likestrømsvern enn et fast 230 V-anlegg. Marine- og caravaninstallasjoner kan ha 12 V/230 V-systemer side om side, men kretsene trenger hver sin vurdering av sikring, holder og bryteevne. Norske produktlister viser 50 A i blant annet ANL-, MAXI- og gG-varianter. Formen alene viser ikke om sikringen passer til kretsen din. Norske produktoversikter viser bredden i 50 A-sikringer.
I Norge er NEK 400 den mest brukte elektrotekniske standarden for elektriske lavspenningsanlegg. En 50 A-sikring i et fast anlegg må derfor vurderes mot nasjonale krav. En 12 V-sikring om bord må samtidig dimensjoneres etter kabel, plassering og last.
Praktisk regel: 50 A sier hvor mye strøm sikringen er merket for. Det sier ikke hvilken fysisk sikring du skal kjøpe.
Sikringstyper du møter i butikken
Søk etter 50 amp sikring, og du får opp flere produkter som ikke kan byttes om hverandre. Forskjellen ligger ikke bare i størrelsen. Kontaktformen, sikringsholderen, bryteevnen og miljøet avgjør om produktet passer.
En glass- eller keramisk smeltesikring brukes gjerne i mindre likestrømskurser og eldre paneler. Den er enkel å kontrollere, men krever riktig holder og har begrenset plass i systemer med høy strøm og kraftig vibrasjon. En bladsikring, for eksempel MAXI eller MIDI, tar mindre plass og passer i tilsvarende sikringspaneler. Den kan være praktisk i en bobil, men erstatter ikke automatisk et kraftig batterivern.
En automatsikring har en vippearm eller knapp som gjør at du kan koble inn kretsen igjen etter at feilen er fjernet. Det gjør feilsøking mer praktisk, særlig i et oversiktlig panel. Den må likevel være godkjent for riktig systemspenning og kortslutningsnivå. En automatsikring i et apparatskap beskytter ikke nødvendigvis batterikabelen frem til skapet.
Høystrømsvern for batteri og inverter
ANL- og MEGA-sikringer er boltmonterte høystrømsvern som ofte brukes ved batteribank, inverter, motor eller hovedkabel. De krever en tilpasset holder eller boltsikring-feste, og forbindelsen må være mekanisk solid. I maritimt miljø er beskyttelse mot fukt, salt og vibrasjon en viktig del av vurderingen.
En gG- eller gL-patronsikring til fast installasjon er noe annet enn en ANL-sikring i en 12 V-batterikrets. Norske forhandlere viser 50 A som del av et sortiment med faste trinn som 32 A, 40 A, 63 A og 80 A, men dette betyr ikke at alle variantene har samme funksjon eller kan monteres i samme holder. Se hvordan 50 A inngår i flere sikringsserier og formater.
| Type | Typisk bruk | Montering | Fordeler | Begrensninger |
|---|---|---|---|---|
| Glass- eller keramisk smeltesikring | Mindre DC-kurser og eldre paneler | Sokkel eller patronholder | Enkel og rimelig løsning | Krever riktig holder og passer ikke alle høystrømskurser |
| MAXI, MIDI eller PAL | Forbrukerkurser og sikringspaneler | Bladholder | Kompakt og lett å skifte | Må matche nøyaktig holder og kontakt |
| Automatsikring | Panel, sentral eller tilgjengelig forbrukerkurs | Skrus eller klipses i egnet enhet | Kan tilbakestilles etter feil | Er ikke automatisk egnet som batterinært hovedvern |
| ANL | Batteribank, inverter, vinsj og hovedkabel | Boltmontert holder | Robust høystrømsvern | Tar plass og krever gode kabelsko |
| MEGA eller annen boltsikring | Hovedkurs og kraftige DC-forbrukere | Tilpasset boltholder | Solid forbindelse ved høy belastning | Feil holder eller løs forbindelse kan gi varmegang |
Kabeldimensjon og belastning i praksis
En 50 A-sikring må alltid vurderes sammen med kabelen. Norske fagkilder oppgir at en 10 mm² leder kan tåle 50 A, mens 16 mm² oppgis for 63 A, men dette er ikke en universell fasit for alle båt- og bobilinstallasjoner. Kabeltype, lengde, temperatur, leggemåte og om flere kabler ligger tett sammen påvirker den tillatte belastningen. Les mer om sammenhengen mellom hovedsikring og kabeldimensjon.
Systemspenningen endrer også hvor mye effekt 50 A representerer. På 12 V tilsvarer strømmen omtrent 600 W, mens den samme strømmen på 24 V tilsvarer omtrent 1200 W. Det er derfor 24 V-anlegg ofte kan levere samme effekt med lavere strøm enn et 12 V-anlegg, men kabel og vern må fortsatt velges etter den faktiske kretsen.
Lengde og spenningsfall
Kabelen skal ikke bare unngå brannfarlig oppvarming. Den skal også levere nok spenning frem til forbrukeren. En lang kabel mellom batteri og inverter kan gi merkbart spenningsfall selv om kabelen på papiret tåler strømmen. Dette kan føre til at inverteren kobler ut, at motoren går tungt, eller at elektronikken oppfører seg ustabilt.
Før du bestemmer deg, bør du derfor kartlegge:
- Samlet belastning: Hvilke forbrukere kan være aktive samtidig?
- Startstrøm: Trekker motor, vinsj eller inverter mer i oppstart enn under normal drift?
- Kabelstrekk: Hvor lang er hele strømveien fra batteri til forbruker og tilbake?
- Omgivelser: Ligger kabelen varmt, innelukket eller tett buntet med andre kabler?
En for stor sikring på en tynn kabel beskytter ikke kabelen godt nok. En for liten sikring på en kraftig startlast kan derimot løse ut uten at det nødvendigvis er en feil. For grunnleggende forståelse av 12 V-forbrukere kan du også se råd om 12 volt-uttak i båt og bobil.
Bruksområder i båt og bobil
I båten kan 50 A dukke opp flere steder, men funksjonen varierer. En hovedsikring ved 12 V-forbrukerbanken beskytter kabelen som går videre til en sikringssentral. En annen 50 A-sikring kan beskytte en baugpropell, ankervinsj eller kraftig motor. Disse lastene kan ha høy startstrøm, slik at både sikringens karakteristikk og kabelens kapasitet må vurderes samlet.
For en batterinær hovedkurs er en ANL- eller MEGA-sikring ofte mer relevant enn en liten bladsikring. Holderen bør sitte så nær batteriet som praktisk mulig, slik at kabelen får beskyttelse fra starten av kabelstrekket. En kurs til en inverter eller en kraftig marinelader krever samme type helhetsvurdering. Det er ikke nok å lese 50 A på emballasjen.
I bobil og caravan brukes 50 A ofte mellom en batteribank og en 12 V-sentral, eller på en kurs til en inverter. Den kan også inngå i en samleskinne som forsyner varme, kjøleskap, lys og reléstyrte forbrukere. Et kompakt sikringspanel kan være riktig på forbrukersiden, mens hovedvernet ved batteriet må ha en konstruksjon som tåler den samlede strømmen og miljøet.
Fast 230 V krever et annet blikk
Landstrøm i en fritidsbåt eller et 230 V-anlegg i en bobil hører til en annen kategori enn batterikretsen. En 50 A-komponent i et fast 230 V-anlegg skal ikke vurderes som om den var en ANL-sikring på 12 V. Systemspenning, jordingsforhold, kortslutningsvern og installasjonsmåte endrer kravene.
| Bruksområde | System | Anbefalt sikringstype | Plassering |
|---|---|---|---|
| Hovedkurs fra batteribank | 12 V eller 24 V DC | ANL, MEGA eller annen egnet boltsikring | Nær batteriet |
| Baugpropell eller ankervinsj | Vanligvis 12 V eller 24 V DC | Robust høystrømsikring etter produsentens krav | På hovedkabelen nær strømkilden |
| Inverter | 12 V eller 24 V DC | Høystrøms DC-sikring med riktig bryteevne | Mellom batteribank og inverter |
| Forbrukerpanel | 12 V DC | MAXI, MIDI, PAL eller automatsikring som passer panelet | I sikringssentralen |
| Landstrøm og fast 230 V-kurs | 230 V AC | Komponent valgt etter installasjon og norm | I fast fordelings- eller sikringssystem |
Regler, NEK 400 og krav til montør
Det viktigste skillet går mellom et løst eller tilgjengelig 12 V/24 V-system og et fast 230 V-anlegg. NEK 400 er den sentrale norske normen for lavspenningsinstallasjoner, og den faste installasjonen skal ha vern som passer til blant annet overbelastning, kortslutning og jordfeil. En 50 A-sikring kan derfor ikke velges isolert fra resten av anlegget.
I bobil eller fritidsbåt med landstrøm kan du møte et forbrukerinstallasjonssystem med fast tilkobling. Arbeid på slike deler skal utføres av registrert installasjonsvirksomhet. Det gjelder særlig når du etablerer en ny hovedkurs, endrer fordeling eller kobler fast 230 V-utstyr. Du skal også få nødvendig dokumentasjon på arbeidet, blant annet samsvarserklæring der dette kreves.
12 V er ikke det samme som ufarlig
Lavere spenning betyr ikke at du kan montere tilfeldig. Et batteri kan levere svært høy kortslutningsstrøm, og en dårlig kabelsko eller løs boltsikring kan utvikle betydelig varme. Sikringen skal plasseres riktig, kabelen skal ha passende tverrsnitt, og holderen må være egnet for miljøet.
Ved arbeid på det faste anlegget bør du også forstå forskjellen mellom en vanlig gjennomgang og hva er el-kontroll. En kontroll kan avdekke forhold som ikke synes ved en enkel visuell sjekk, men den erstatter ikke riktig prosjektering eller lovlig montasje.
Fast 230 V-arbeid hører hjemme hos registrert installatør. På 12 V og 24 V må du fortsatt arbeide systematisk og følge produsentens anvisninger.
Vanlige misforståelser og valg å unngå

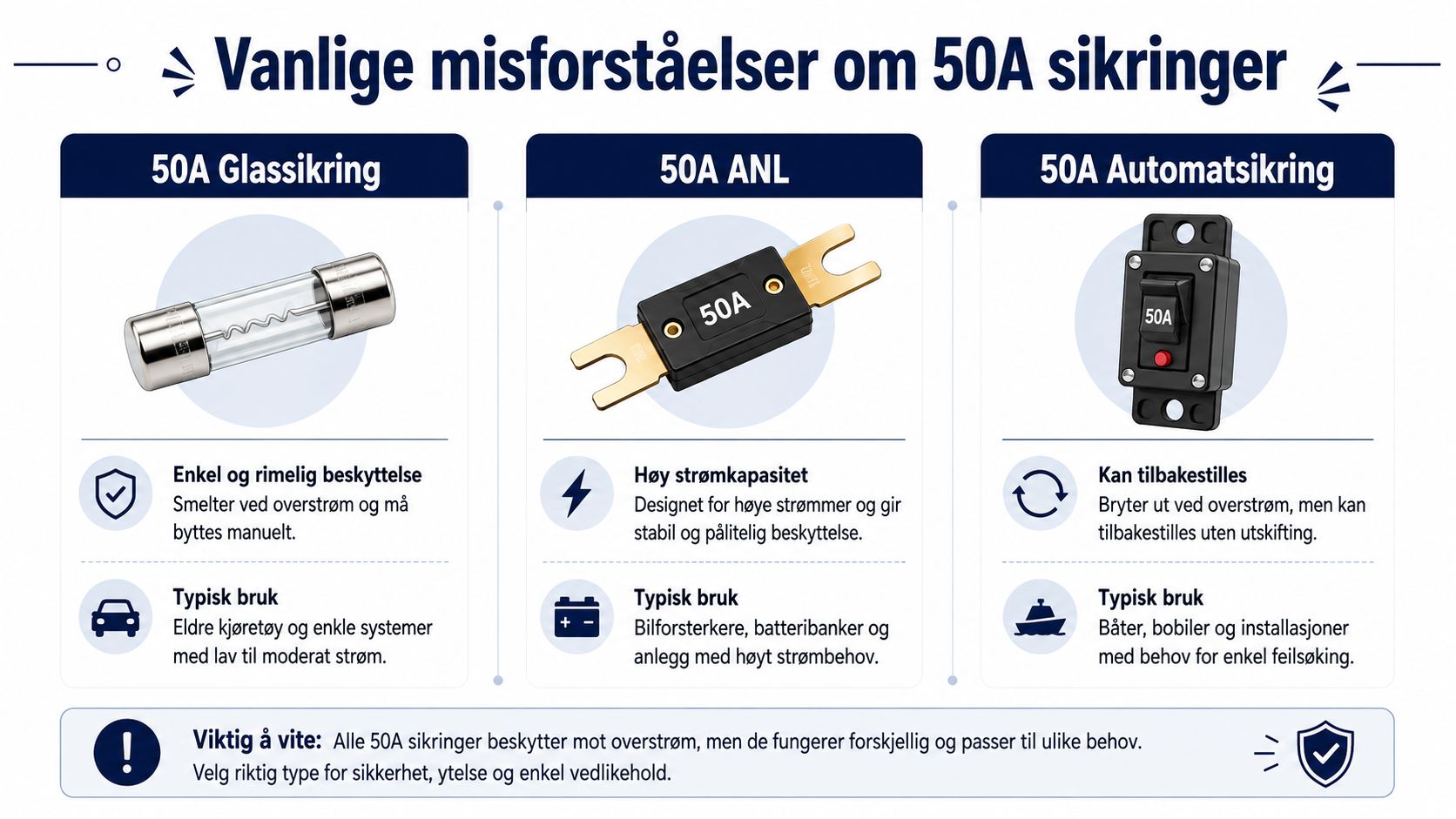

En 50 A-sikring er et knutepunkt mellom sikringstype, kabeldimensjon og bruksområde, ikke navnet på ett bestemt produkt. En glassikring, en ANL-sikring og en automatsikring kan alle være merket 50 A, samtidig som de skiller seg i fysisk form, bryteevne, innfesting og bruksfunksjon. Norske produktkilder viser derfor 50 A i formater som ANL, MEGA, MIDI, PAL og DIII. Se eksempler på ulike 50 A-formater for marine bruk.
Begrepene hovedsikring og inntakssikring skaper også forvirring. I en bolig er hovedsikringen del av boligens installasjon, mens inntakssikringen hører til forsyningen og sin plassering i anlegget. I et marint 12 V- eller 24 V-system er hovedsikringen vanligvis vernet for kabelen fra batteriet til forbrukerne. Dette er en annen funksjon enn sikringen i en fast 230 V-installasjon.
Unngå disse snarveiene
- Ikke øk amperetallet uten ny vurdering: En 63 A-sikring på en 10 mm² kabel kan fjerne kabelbeskyttelsen og gjøre kabelen til en brannkilde ved overbelastning.
- Ikke bruk feil holder: Dårlig passform kan gi svak kontakt, varmegang og skader.
- Ikke se bort fra bryteevne: Sikringen må tåle den forventede kortslutningsstrømmen i systemet.
- Ikke anta at automatsikring alltid er best: En smeltesikring kan passe bedre i et utsatt miljø når den monteres riktig.
- Ikke omgå vernet: En ledningsbit i stedet for sikring gjør en feil langt farligere.

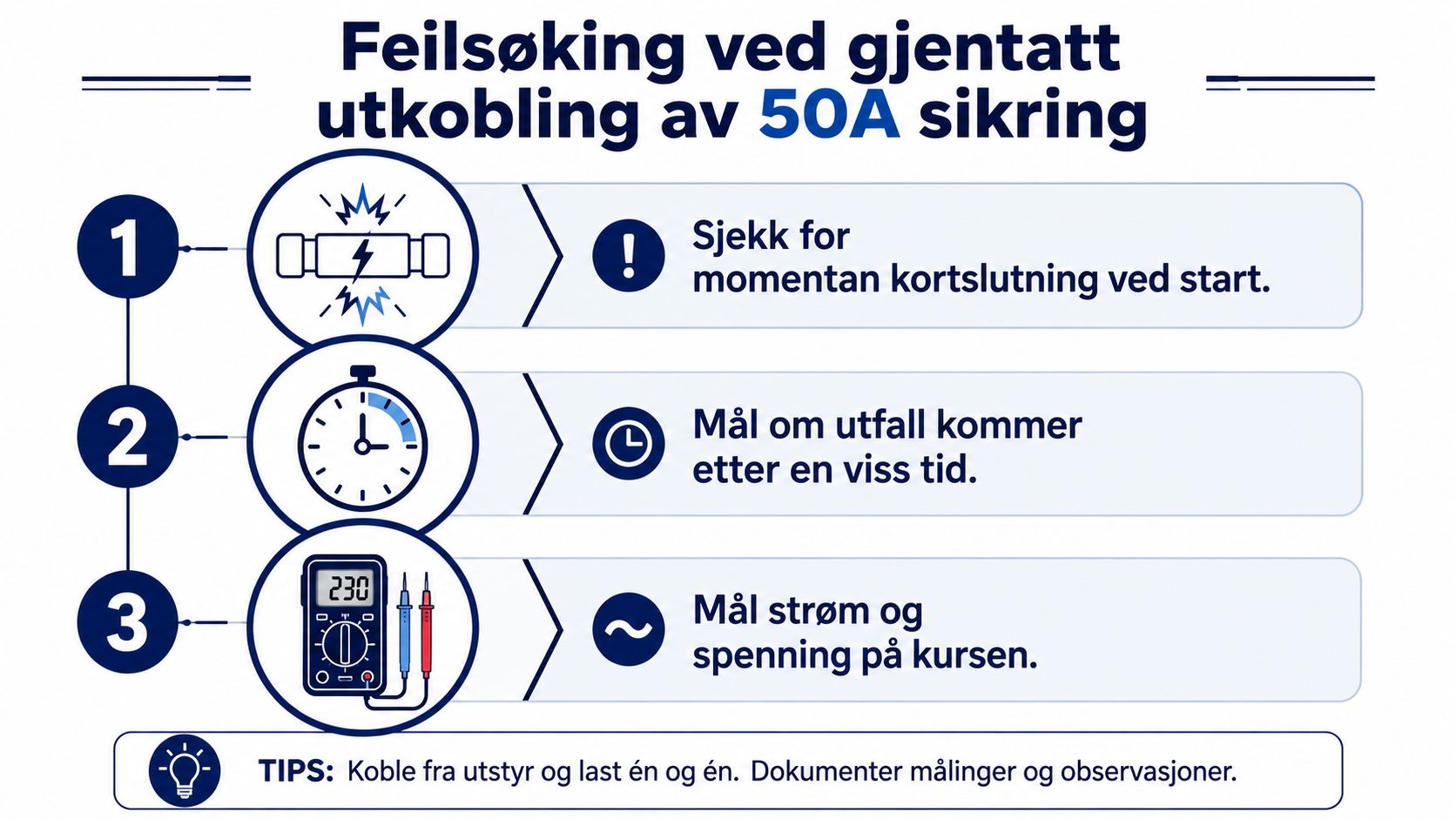

Feilsøking og vedlikehold
Når en 50 A-sikring går flere ganger, bør du lete etter årsaken i stedet for å bytte den igjen og igjen. Et øyeblikkelig utfall når en motor, vinsj eller inverter starter, kan peke mot kortslutning eller høy startstrøm. Et utfall som kommer etter en stund, peker oftere mot overbelastning, varmegang eller en kabel som ikke er dimensjonert for den faktiske belastningen.
Begynn med å koble ut forbrukerne og se etter synlige tegn. Misfarging på sikringsholderen, varm kabelsko, smeltet plast, løs forbindelse eller lukt av brent materiale krever at kretsen tas ut av drift til feilen er funnet. En oksidert ANL-sikring kan gi ustabil kontakt, og problemet kan se ut som et tilfeldig sikringsbrudd.
En ryddig feilsøkingsrekkefølge
- Noter når sikringen løser ut: Skjer det ved start, etter belastning over tid eller når flere apparater brukes samtidig?
- Slå av og inspiser: Se på holder, kabelsko, bolter, isolasjon og kontaktflater før du setter inn ny sikring.
- Mål systemet: Et multimeter kan brukes til å undersøke spenning og spenningsfall, men måling av strøm i en kraftig krets krever riktig instrument og metode.
- Skill forbrukerne: Koble inn én last om gangen for å finne om problemet følger en bestemt motor, inverter eller kurs.
- Stopp ved varmgang: Ikke fortsett prøvingen dersom kabel eller tilkobling blir varm.
Vedlikehold handler om mer enn å ha en ekstra sikring i skuffen. Kontroller kontaktflatene, se etter oksidasjon, sjekk at bolter sitter korrekt, og undersøk kabelisolasjonen for gnag og sprekker. I båt bør inspeksjonen inngå i det årlige vedlikeholdet, mens bobilen bør få en tilsvarende kontroll gjennom sesongen. Se også råd om vedlikehold av 12-voltsbatteri.

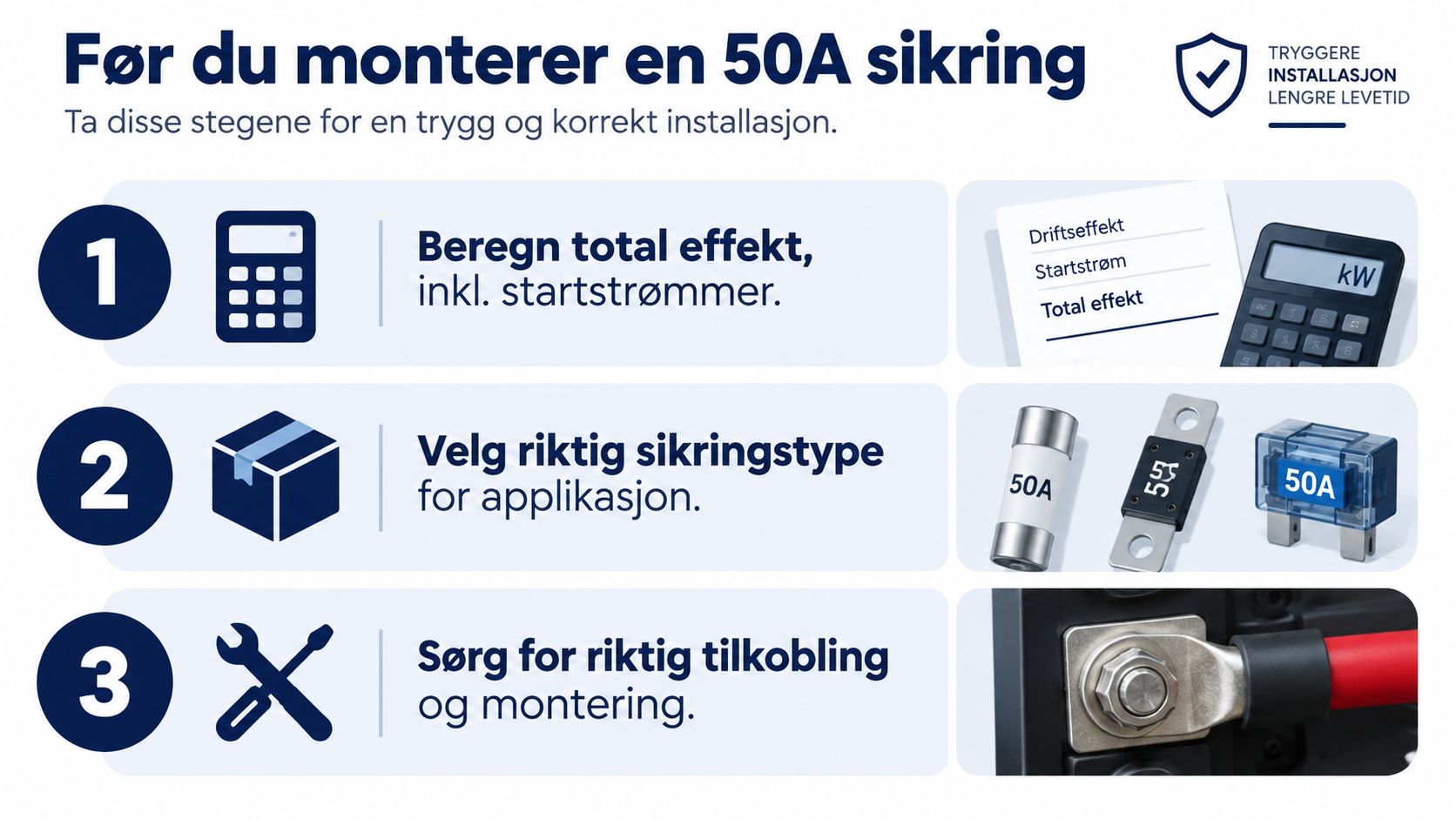

Kjøps- og monteringsråd før du bestemmer deg
Kjøpet bør starte med kretsen, ikke med produktbildet. Skriv ned hvilke forbrukere som kan gå samtidig, og ta med startstrøm fra motorer og invertere. Deretter må du vite om anlegget er 12 V, 24 V eller 230 V, hvor lang kabelen er, og om sikringen skal beskytte en hovedkabel eller en enkelt forbruker.
På 12 V tilsvarer 50 A omtrent 600 W, mens samme strøm på 24 V tilsvarer omtrent 1200 W. Sammenhengen mellom strøm, spenning og effekt er forklart i den norske fagkilden om hovedsikring. Dette er en nyttig kontroll, men det erstatter ikke dimensjonering av kabel, holder og vern.
I en båt bør du prioritere en sikringstype som tåler vibrasjon og fukt, med solide kabelsko og en beskyttet holder. I en bobil kan et kompakt panel være praktisk på forbrukersiden, mens batteriets hovedkabel fortsatt trenger et egnet høystrømsvern. En sikring nær batteriet begrenser hvor langt kabelen kan være ubeskyttet, og monteringen må følge produsentens anvisninger.
Sjekk dette før bestilling
- System: Er kretsen likestrøm på 12 V eller 24 V, eller fast 230 V vekselstrøm?
- Belastning: Hva er normal strøm, og hvilke startstrømmer kan oppstå?
- Kabel: Er tverrsnittet stort nok for strøm, lengde, temperatur og leggemåte?
- Sikringstype: Skal du ha ANL, MEGA, MIDI, MAXI, DIII eller automatsikring?
- Holder: Har du riktig sokkel, plass og tilstrekkelig beskyttelse mot fukt?
- Kontakt: Er kabelsko, bolter og kontaktflater dimensjonert og montert korrekt?
- Merking: Er ampereverdi, systemtype og bryteevne tydelig oppgitt?
En oversikt over bryterpanel med automatsikringer kan være nyttig når du planlegger et ryddig forbrukerpanel, men panelet må fortsatt passe til hele anlegget. Ikke bland sikringer med ulik fysisk størrelse i samme holder, og ikke velg et umerket produkt bare fordi det står 50 A på emballasjen.
